OT Wire

DSR제강의 OT Wire는 강도, 탄성, 내피로성이 매우 우수하여 반복하중을 받는 스프링 제조에 적합하며, 엄격한 품질관리 시스템으로 관리되고 있어 수요자의 요구를 만족시킬 수 있는 가장 우수한 제품이다.

탄소강 OT Wire

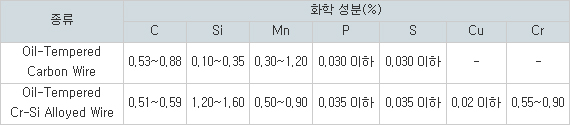

    ● 화학 성분

    ● 포장 사양

    ● 참고

합금강(Si-Cr) OT Wire

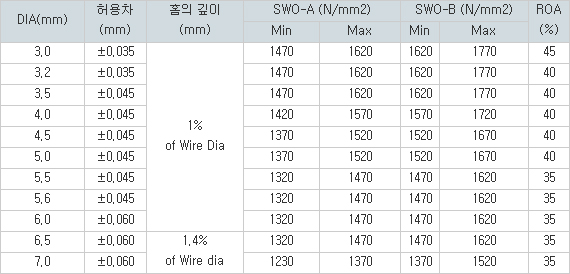

    ● 제품 규격 (JIS G 3560 / KS D-3579)

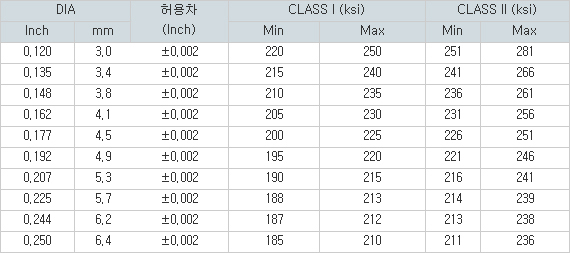

    ● 제품 규격 (ASTM A-229)

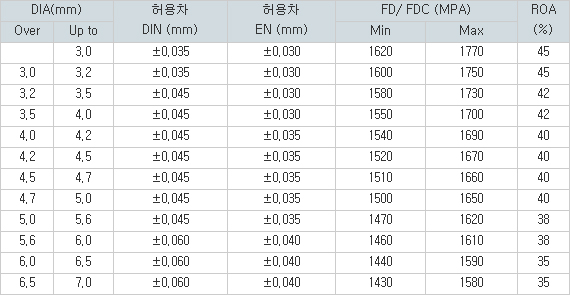

    ● 제품 규격 (DIN 17223 Part 2(FD) / EN 10270-2(FDC)

Oil-Tempered Cr-Si Alloyed Wire
    ● 제품 규격 (JIS G 3560 / KS D-3579)
DIA(mm) 허용차(mm) 홈의 깊이(mm) SWOSC-B (N/mm2) ROA(%)
Min Max
3.0 ±0.035 1% of Wire Dia 1860 2010 45
3.2 ±0.035 1860 2010 40
3.5 ±0.045 1860 2010 40
4.0 ±0.045 1810 1960 40
4.5 ±0.045 1810 1960 40
5.0 ±0.045 1760 1910 40
5.5 ±0.045 1760 1910 35
5.6 ±0.045 1710 1860 35
6.0 ±0.060 1710 1860 35
6.5 ±0.060 1.4% of Wire dia 1710 1860 35
7.0 ±0.060 1660 1810 35

    ● 제품 규격 (ASTM A-401)
DIA 허용차(Inch) T/S(ksi) ROA(%)
Inch mm Min Max
0.120 0.120 ±0.002 275 300 45
0.135 3.4 ±0.002 270 295 40
0.162 4.1 ±0.002 265 290 40
0.177 4.5 ±0.002 260 285 40
0.192 4.9 ±0.002 260 283 40
0.219 5.6 ±0.002 255 278 40
0.250 6.4 ±0.002 250 275 40

    ● 제품 규격 (DIN 17223 Part 2(FDSC) / EN 10270-2(FDSC)
DIA(mm) 허용차DIN (mm) 허용차EN (mm) FDSC (MPA) ROA(%)
Over Up to Min Max
　 3.0 ±0.035 ±0.030 1930 2100 45
3.0 3.2 ±0.035 ±0.030 1910 2080 45
3.2 3.5 ±0.045 ±0.030 1900 2060 42
3.5 4.0 ±0.045 ±0.030 1870 2030 42
4.0 4.2 ±0.045 ±0.035 1860 2020 40
4.2 4.5 ±0.045 ±0.035 1850 2000 40
4.5 4.7 ±0.045 ±0.035 1840 1990 40
4.7 5.0 ±0.045 ±0.035 1830 1980 40
5.0 5.6 ±0.045 ±0.035 1800 1950 38
5.6 6.0 ±0.060 ±0.040 1780 1930 38
6.0 6.5 ±0.060 ±0.040 1760 1910 35
6.5 7.0 ±0.060 ±0.040 1740 1890 35
